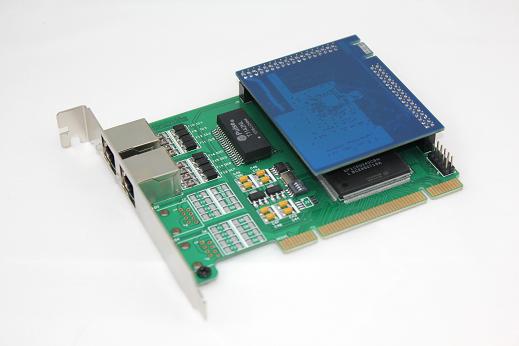

YD-120DE/220DE/420DE PCI-E 1-4E1数字卡



产品介绍:

YD PCI Express 系列数字E1语音板卡是基于Asterisk 开源IP-PBXPCI-E语音板卡.支持1-4 E1/T1接口,提供全双工速率16.384M数据传输或者120路语音通讯。每台机器可以支持多块卡,特别适合用于开发Asterisk为基础的应用。该卡提供丰富的线路编码能力(AMI/B8ZS/HDB3)、硬件直接进行数据帧处理,能处理各种帧格式(CRC4/non-CRC4/ESF/D4T1/E1),卡上提供了2个独立的HDLC收发器,支持SS7FISU收发。该卡还提供了Jitter Attenuator,可以对线路抖动进行处理。

该卡预留了回声消除接口,采用本公司另外提供的EC模块,可以提供电信级别的回声消除算法,同时具有优化语音质量的功能。支持丰富媒体处理能力的高性能,卡间可以共享同一个时钟源。该卡提供了32BITSmasterslave方式的DMA传送,每次DMA传送的数据根据主板不同可以进行调节,做到最优化。该系列卡提供3种型号分别对应421E1/T1/J1接口。用户通过安装YD 语音卡和开源Asterisk软件, 可以快速建立一个功能强大的基于IP的电话语音系统。

产品特色:

新版本数字接口系列,具有回声消除接口。

优化高效的处理能力。

硬件HDLC处理支持。

相同硬件同时提供E1/T1/J1接口。

符合国际化电信标准的要求。

Asterisk平台量身设计,可用于FreeswitchYate等开源项目

重要特性:

高效:DMA传输能力,优化的驱动处理能力。

时钟:支持每台机器统一使用一个时钟;支持主从时钟;支持同时连接不同的网络服务商。

接口:同时支持E1/T1/J1接口,可以支持混合T1E1连接。

线路编码:HDB3/AMI/B8ZS

帧格式:CRC4/non-CRC4/ESF/D4T1/E1

HDLC处理:独立的硬件HDLC收发

驱动优化:特别针对大容量数据传输进行了驱动优化处理。

线路接口

RJ45 120欧姆;T1 DSX-1/CSU-1 Line-buildouts

帧处理

独立的2个帧处理器,分别处理收和发.支持的帧格式:CRC4/non-CRC4/ESF/D4T1/E1

自动产生DS1空闲码.支持ANSI T1.403-1998

能产生和检测RAI-CI/AIS-CI/RAI.

RCL, RLOS, RRARAIS中断告警.

电信标准

ANSI T1.403-1995, T1.2311993, T1.408

AT&T TR54016, TR62411

ITU G.703, G.704, G.706, G.736, G.775, G.823, G.932, I.431, O.151, Q.161

ITU-T Recommendation I.43203/93 B-ISDN User-Network InterfacePhysical Layer

Specification

ETSI ETS 300 011, ETS 300 166, ETS 300 233, CTR12, CTR4

Japanese JTG.703, JTI.431, JJ-20.11 (CMI Coding Only)

环境参数

温度范围:0-50摄氏度

指示灯

每个接口1个三色指示灯,共4个指示灯





质量保证

FCC Part 15 Class A, FCC Part 68, EC

ISO 14000环境与质量控制体系。

一年免费更换及维修

重要功能:

   易于安装 ,使用方式和DIGIUM卡完全一样,不需要安装任何驱动

   如果使用Trixbox/Elastix/Freeiris2 IPPBX 软件系统, 能自动识别语音卡,即插即用,不需要额外安装任何驱动
